“韬定律”火到了中国台湾。

5月28日，英伟达CEO黄仁勋在中国台湾台北的一场宴请供应链伙伴的晚宴后领受媒体采访。当被问及对华为半导体“韬（τ）定律”和“逻辑折叠”时刻的宗旨时，黄仁勋给出了一个颇为跟浮光掠影的评价：“这对华为来说是冲破，但对台积电并不是威迫。”

他以为台积电使用芯片堆叠和3D封装时刻仍是快10年，台积电的时刻异常先进，“华为使用这种时刻，不错在不将半导体制程线宽变得更细的情况下，把晶体管数目加倍，以致加多3到4倍，这是一种异常好的时刻，但台积电和台湾领有这项时刻仍是10年。”

这一评价听起来公允，实则斥地在一个根人性的诬蔑之上。黄仁勋把华为的逻辑折叠当成了台积电扶助了近十年的3D封装时刻的同类物。他想说的是“你们作念的那些东西，台积电十年前就仍是作念了”。但问题是，逻辑折叠和传统3D封装，压根不是一个东西。

台媒截图

先望望华为到底作念了什么。逻辑折叠是华为韬定律的一项中枢时刻，它将蓝本平铺在二维平面上的电路，通过三维立体折叠和垂直互连“堆叠”起来，使要路线径走线长度镌汰50%到80%，大幅质问了信号传播的RC负载。

但这听起来似乎便是“把芯片堆起来”？事实远非如斯。

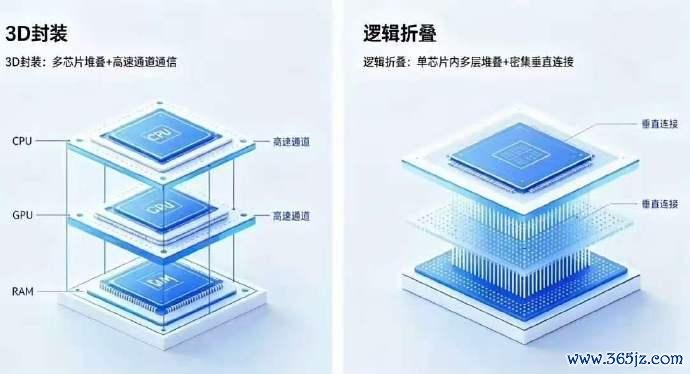

两者的中枢区别在于一个异常本色的层面：2.5D/3D封装的中枢是承接仍是成型的独处裸芯（die），而逻辑折叠的中枢是再行布局单颗裸芯里面的逻辑门。用更直白的话来说，前者是在制造后期尽可能让不同芯片贴得更近，后者则是在假想图纸阶段就从压根上镌汰了信号的物理传输距离。逻辑折叠改变的是“信号自己要走多远”，而2.5D/3D封装改变的只是“不同芯片之间靠多近”。

这意味着什么？意味着逻辑折叠本色上是芯片假想层面的电路拓扑重构，作用于单颗芯片里面逻辑层的纵向整合；而先进封装属于制造工艺层面的多芯片互联时刻。二者处于绝对不同的时刻综合层级，照应的是不同维度的问题。

打个譬如就更好意会了。传统的2.5D封装就像把两个独处的房间搬到统一层楼，中间修一条走廊（硅中介层）让它们不错相互来去。3D封装更进一步，就像把两栋独处的楼叠起来，中间装几部电梯（TSV硅通孔），便捷楼上楼下串门。

但不论如何作念，HBM和GPU本色上仍然是两栋独处的楼、两个物理上绝对分离的芯片。

而逻辑折叠呢？它是在假想一栋大楼里面的房间布局时，就把蓝本应该放在东西两头且需要往往通讯的两个房间，径直一个放在一楼、一个放在它的正上方，中间毋庸走廊、毋庸电梯井，只在楼板上打一个极其短小的垂纵贯说念（间距仅1.5微米的极短TSV），两个东说念主探个头就能对喊。这是“假想理念”的区别，不是“施工边幅”的区别。

北京大学集成电路学院的一篇著述把这个区别讲得更澈底。著述提议了“真3D”与“赝3D”的范式远离：赝3D以悉数模块为最小单元被分到某一派die，模块里面的扫数圭臬单元势必位于统一派die；真3D则支援模块内解放远离，统一模块内的圭臬单元不错被散播到不同die，假想空间更大。在优化空间上，赝3D在每片die上各自进行优化，巨额复用传统2D芯片的EDA器具，不允许跨die逻辑变换、出动等操作；真3D则将多die构建的举座空间行为假想空间，各假想阶段均在竣工的三维假想空间中进行搜索和寻优，不终局跨die逻辑变换、出动等操作。

逻辑折叠把物理完毕的最小单元从“die”鼓励到了“圭臬单元在三维空间中的位置”。这才是信得过的底层范式转动。台积电的CoWoS、SoIC等先进封装时刻诚然优秀，但它们的责任对象是多颗独处制造的die；逻辑折叠的责任对象是统一颗die里面的组合逻辑门。一个是“把作念好的积木搭得紧凑一些”，一个是“在假想积木局面时就商酌如何让它我方站得更稳”。

这少量黄仁勋似乎并莫得安然到。他把逻辑折叠归类为“芯片堆叠和3D封装时刻”，说他“台积电十年前就有了”，这个判断自己就把华为的时刻和台积电的代工才略拉到了统一个赛说念上进行比较，然后说“敌手跑得没我快”。

可问题在于，这压根不是统一条赛说念。

再看另一个层面的各别：先进封装的性能上风，必须与先进制程深度绑定身手绝对弘扬。举例台积电的CoWoS封装便是与N2 2nm制程配套假想的，两者缺一王人会导致收益大幅缩水。而华为逻辑折叠的中枢冲破正值在于，在绝对不大幅改变现存制程节点的前提下，开云2026世界杯中国官网仅通过假想层面的创新，就完毕了单代55%的晶体管密度晋升。这一朝上，在传统摩尔定律的演进旅途下，需要整整两个制程节点的迭代身手完成，耗时八成3年。

华为麒麟2026芯片便是最佳的评释。比较麒麟9030 Pro，麒麟2026的晶体管密度大幅晋升了53.5%，达到了238MTr/泛泛毫米，这意味着每泛泛毫米的芯单方面积上不错集成2.38亿个晶体管，表面上与Intel 18A工艺握平，接近初代台积电3nm。同期，SoC性能核能效晋升41%，最高主频晋升近13%。这些数字不是靠减轻线宽、更换制程得来的，而是在假想端硬生生“挤”出来的。

更紧要的是，这只是是运转。何庭波在演宣战论文中给出了明晰的路线图：从2026年到2031年，沿着韬定律旅途，晶体管密度将握续晋升，瞻望2031年将冲破400MTr/mm²，CPU大核频率将冲破5GHz。

到其时，基于韬定律的高端芯片晶体管密度假想，将达到1.4纳米芯片制程的同等水平。也便是说，一条不依赖EUV、不依赖几何缩微的时刻旅途，不错在5年内追平现时开始进制程的性能水平。台积电是不是领先10年？要是看的是“假想理念”这条新赛说念，谜底只怕并不那么细目。

天然，这条路并不好走。韬定律要信得过落地，需要的远不啻芯片假想厂商一家的努力。何庭波在论文中说得异常坦荡：“巨额绽开问题，无单一组织可独处照应——器具链、圭臬、基准、器件物理、经济模子均需跨界勾搭。”

逻辑折叠流露

其中最难啃的骨头便是EDA器具链。传统的2D假想经过乃至现行的“赝3D”假想经过，已不及以承载逻辑折叠的后劲。要信得过完毕逻辑折叠，物理假想必须在竣工的三维空间中搜索，模块内远离、跨die互连与垂直热旅途优化要在统一个优化框架下协同求解。

好音书是，北京大学集成电路学院仍是在这方面获得了要道进展。该学院构建了面向逻辑折叠的“真3D”物理完毕EDA器具原型，掩盖布局狡计和布局两个阶段，并通过GPU加快支援千万级实例规模。比较现时最具代表性的赝3D假想经过，该器具获得了平均约30%的线长缩减和彰着的时序改善，在热感知方面启用联接优化后峰值温度平均下跌3%以上。

韬定律的想想内核，本色上是一场从“几何想维”到“系统想维”的范式鼎新。何庭波的论文揭示了四个层级的τ：晶体管层的皮秒级、电路层的纳秒级、芯片层的微秒级、系统/数据中心的秒级。韬定律的中枢是把扫数东说念主拉到统一个账本前，全部用时刻单元来算账。工艺巨匠省下的5皮秒，和架构师、软件巨匠省下的5皮秒，在总账本里的权重一模雷同。往时作念代工的只管把晶体管作念小，画电路图的只管布线，作念软件系统的只管写代码，公共谈话欠亨。当今τ定律强行买通了这些层级之间的壁垒。

这恰正是中国半导体产业需要的底层想想转型。黄仁勋的误读，折射出的是一个更鄙俚的证实偏差：在摩尔定律的旧范式下浸润了太久，许多东说念主仍是风气了用“几何尺寸”“封装局面”来评判一切。但韬定律给出的谜底是，换一把尺子。

当几何尺寸的红利走到绝顶，最初进制程的老本飙升到难以承受，华为提议的是一条用“系统工程的整合才略”去对冲“单体芯片的工艺短板”的说念路。以时空换几何，以系统赢单点。这不是在台积电的赛说念上试图高出台积电，而是顽固于“换说念超车”。

黄仁勋说“台积电领先10年”，没错，要是只看3D封装这种制造工艺层面的话。但逻辑折叠压根不是3D封装，它是一项假想理念层面的改换。把两件处于绝对不同综合层级的时刻放在通盘比较，然后断言谁领先谁10年开云2026世界杯中国官网，这自己便是一个界限很是。或者说得更径直少量：黄仁勋只怕并莫得留意读何庭波的那篇论文。
